医院标识导视设计丨医院导视的定位编码引导
面对复杂的医院就医环境,如何提升医院导医引导的效率,本文提出基于物理位置编码结合传统引导标识的思路,源于多年前的项目研究和设计实践。希望能对现代化医院建设有所借鉴。
一、医院建筑的物理特征
二、医院传统引导标识
三、医院建筑定位编码型引导
四、定位编码就医引导的意义
五、定位编码引导需要注意的问题
六、定位编码引导项目实施管理
1、一个典型医院大致具有如下特点
1、有市政道路环绕的院区、出入口
2、院区有行人、车辆通道
3、不同功能建筑群坐落其中
4、各建筑群有出入口与院区相通连
5、各建筑内有明确的楼层、区域、房间

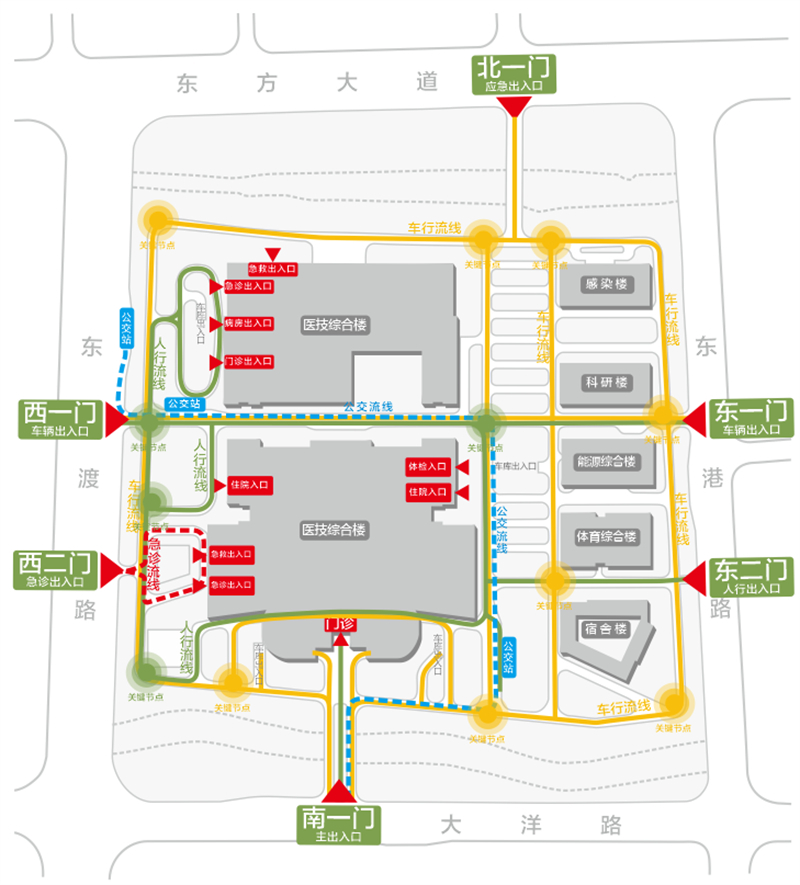

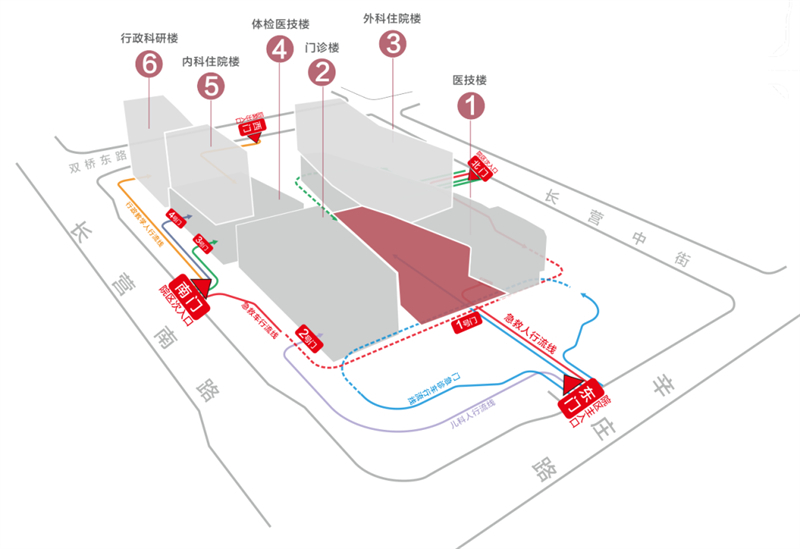

典型医院的特征:院区出入口,院区建筑,建筑出入口,周边道路,人行流线车行流线
医院功能复杂,包括门诊区域、急诊区域、住院区域、医技区域等跟医疗直接相关的多种功能区。

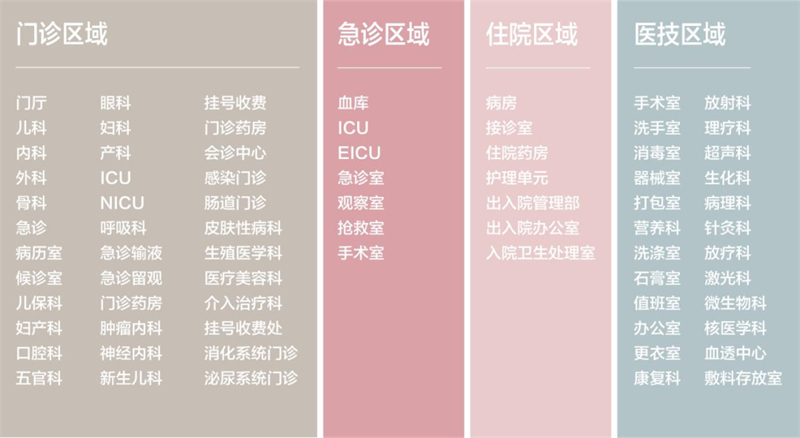

医院各区域所包括科室举例示意

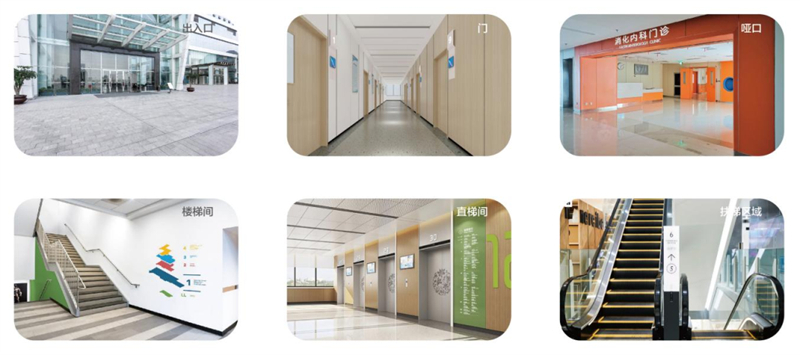

出入口、门、哑口、楼梯间、直梯间、扶梯区域等。

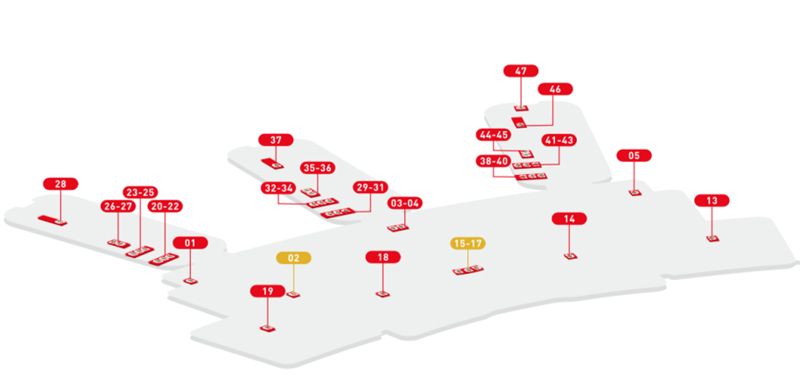

医院重要交通节点示意

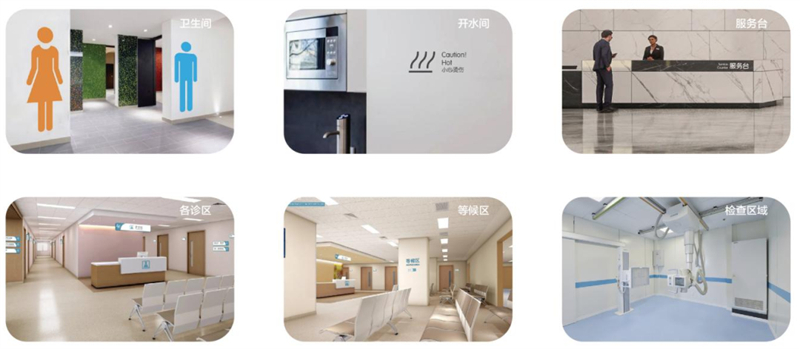

卫生间、开水间、服务台、各诊区、等候区、检查区域等。

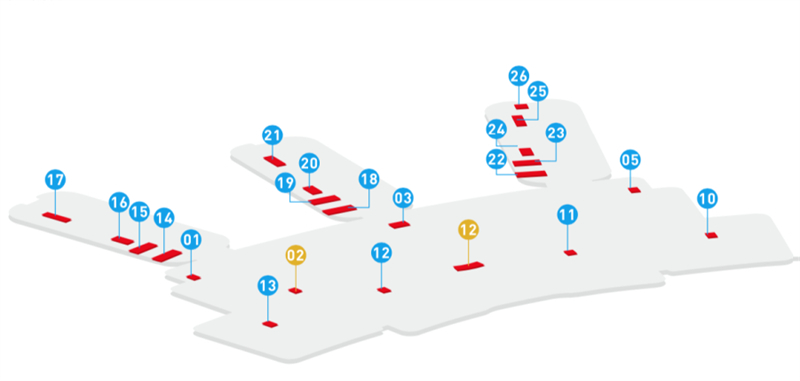

医院主要公共区域示意
医院建筑功能多,流线复杂,标识引导成为医院建设的重要工作。随着医院规模越来越大,科学、高效的引导就成为医院建设管理的重要课题。良好的标识引导系统对提升医院建筑效率、服务体验、和谐生态有着重要意义。

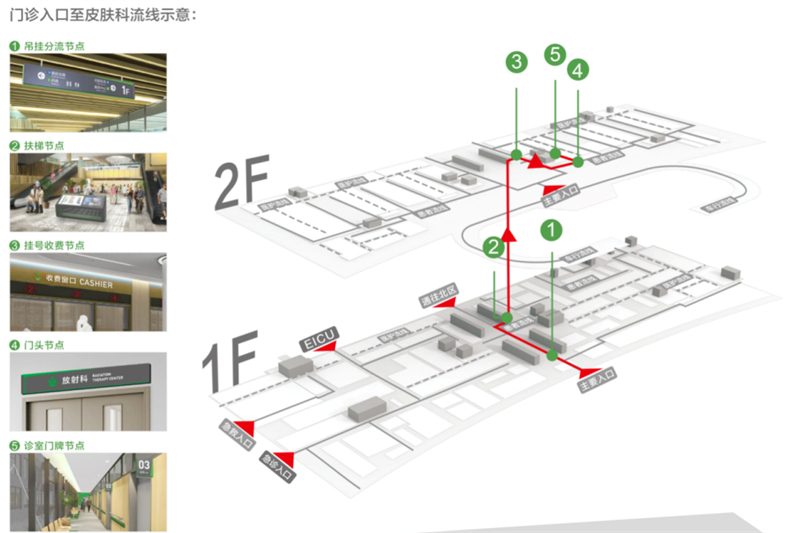

某区域就诊流线示意
传统医疗建筑,定位主要依据功能科室名称,给每一个需要定位的位置(空间)赋予一个名字,比如:介入治疗室、内镜中心等。

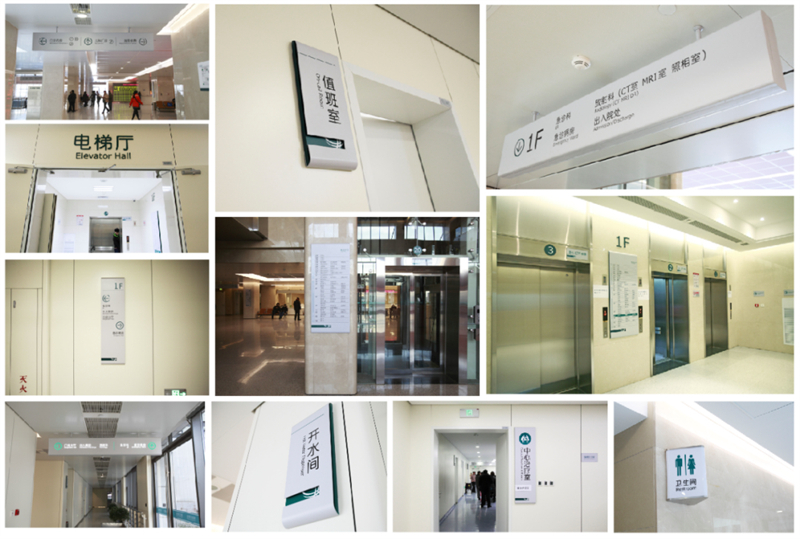

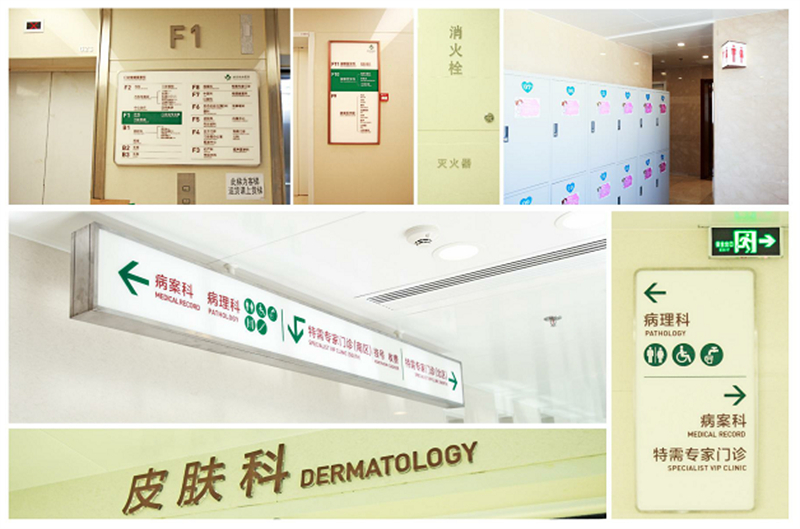

医院传统引导标识示意
1、医院传统引导标识弊端
根据传统导医标识进行寻找,在到达目的地以前,患者不能确定当前位置跟目标位置和周边环境之间的联系,容易引发患者在陌生环境里的无助和不安情绪。同时传统导医标识还存在其它诸如效率低、不具灵活性等弊端。
医院传统引导标识示意
为了避免传统导医标识的弊端,进一步科学提升导医标识体系,经过大量项目的实践研究,我们提出“建筑编码定位型引导”。通过项目试用,设计思路已日趋成熟。
医院建筑编码示意:楼宇、楼层、房间以及显示编码的导视标识
首先,对院区出入口、建筑群、建筑出入口、楼层、区域、房间,包括电梯、电梯间、楼梯间、扶梯等进行统一编码。

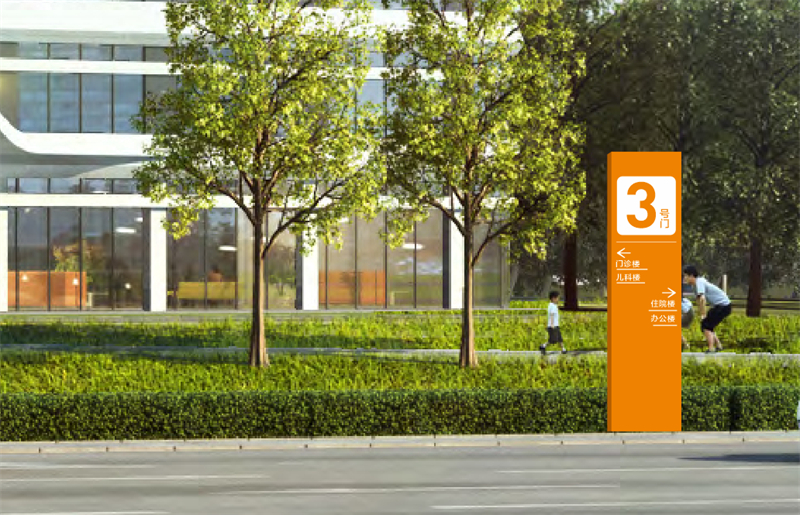

院区出入口编码

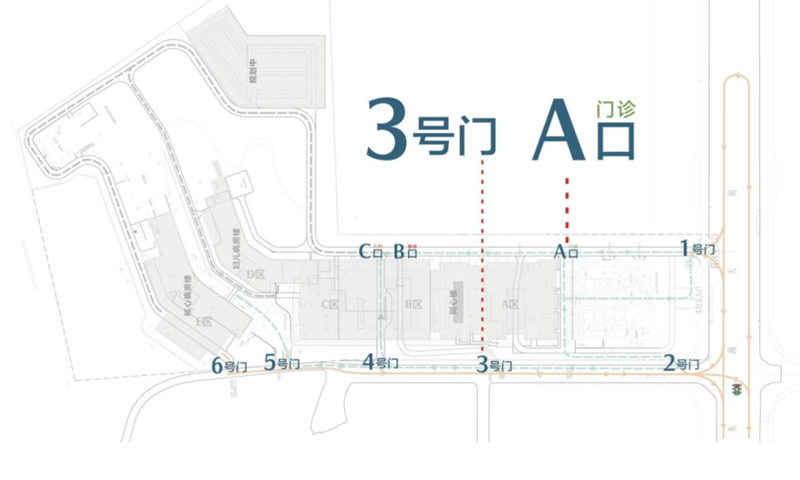

院区出入口,建筑出入口编码示意
楼宇编码

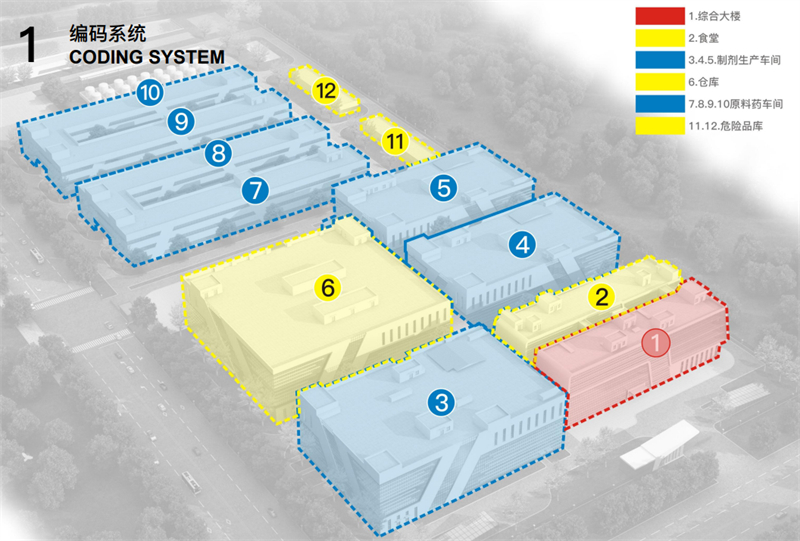

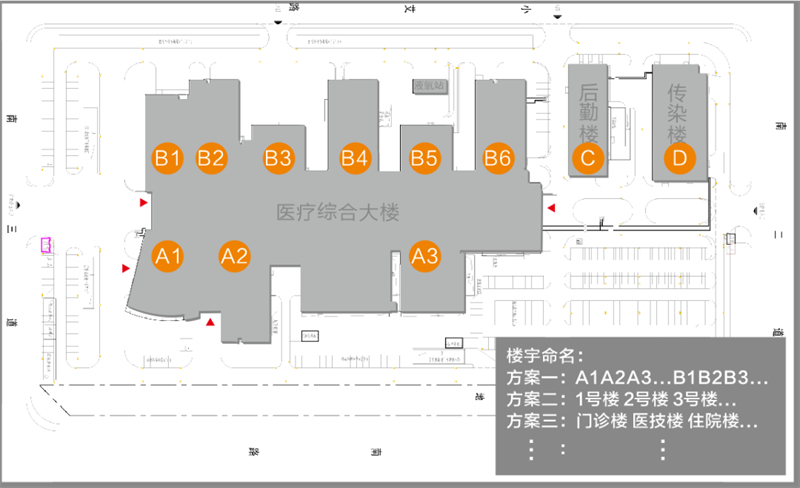

楼宇编码示意

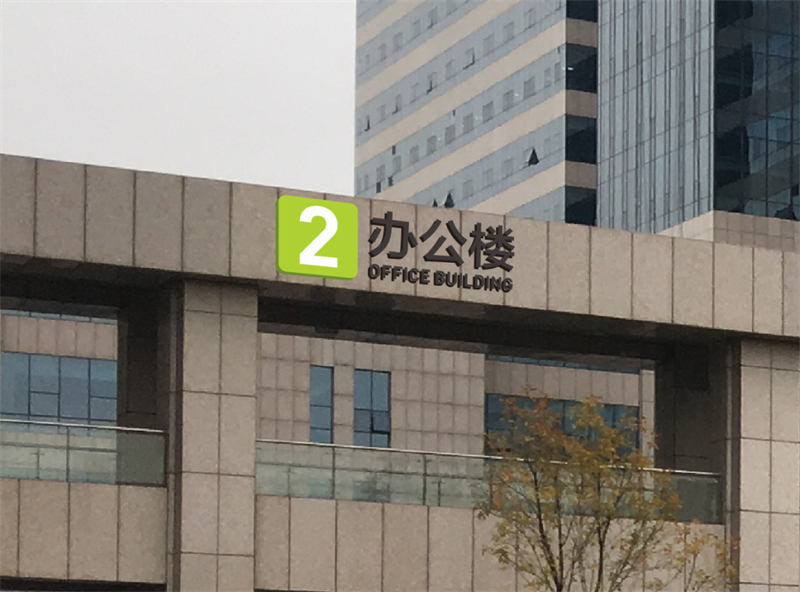

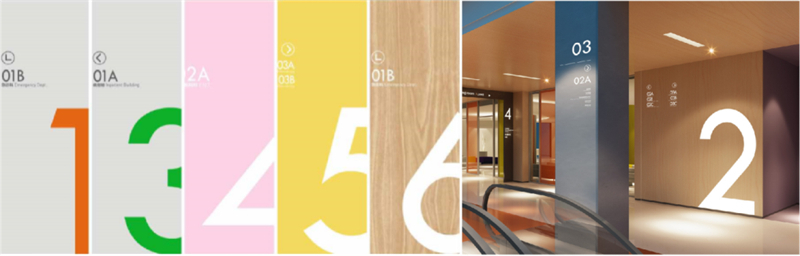

楼宇编码应用示意
楼宇入口编码
建筑编码示意

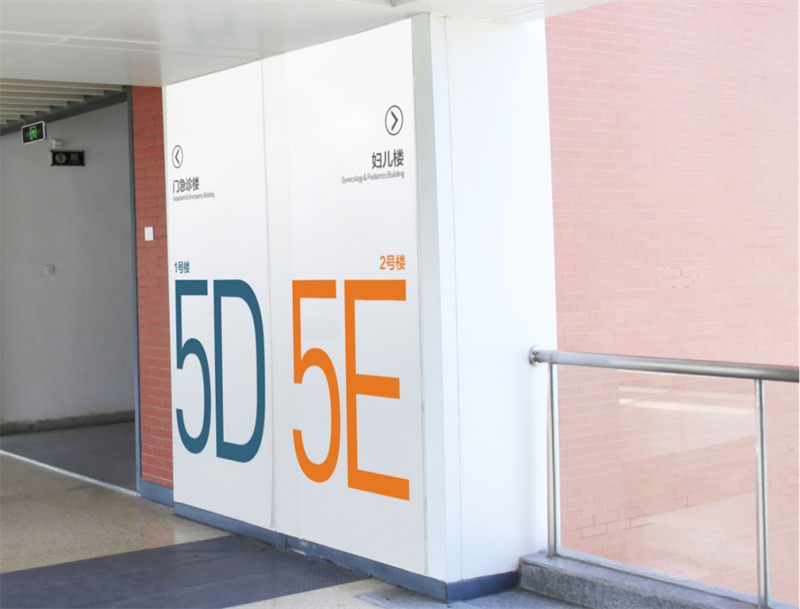

编码在建筑出入口应用示意

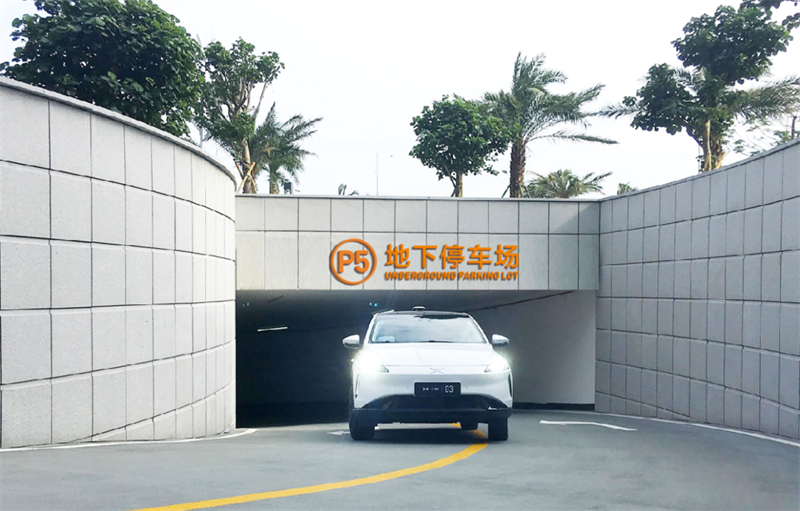

停车场编码

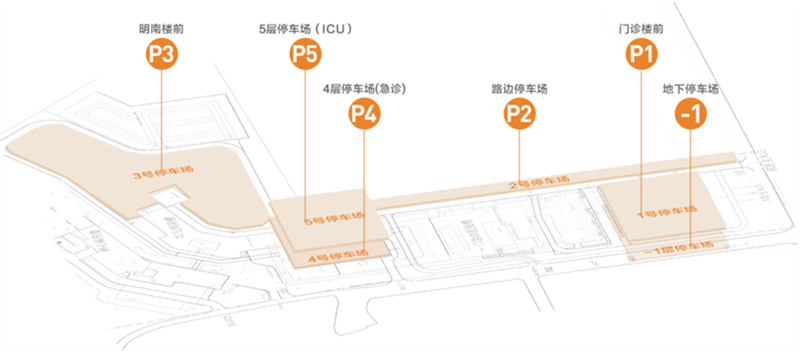

停车场编码应用示意

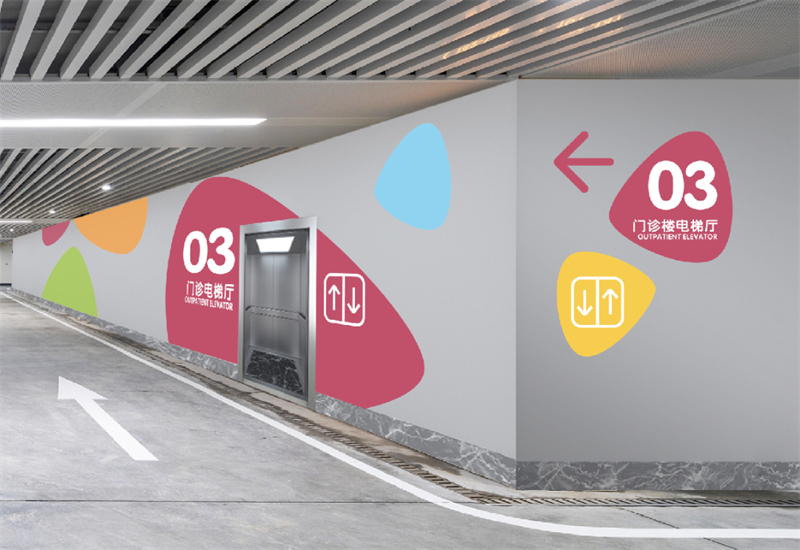

地下车库电梯厅编码

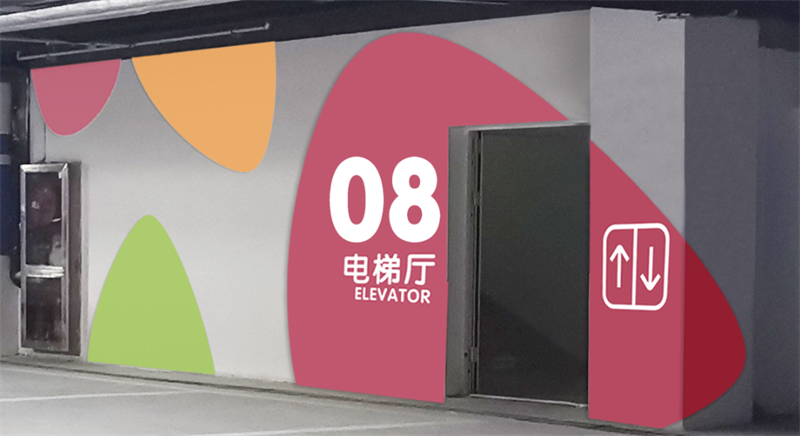

地下车库电梯厅编码应用示意
地下车库电梯厅编码应用示意
所谓编码,就是以数字、字母、符号、文字等对所在位置赋予唯一名称。这个名称将跟建筑同时存在,不会因为具体功能区域的改变而发生变化。

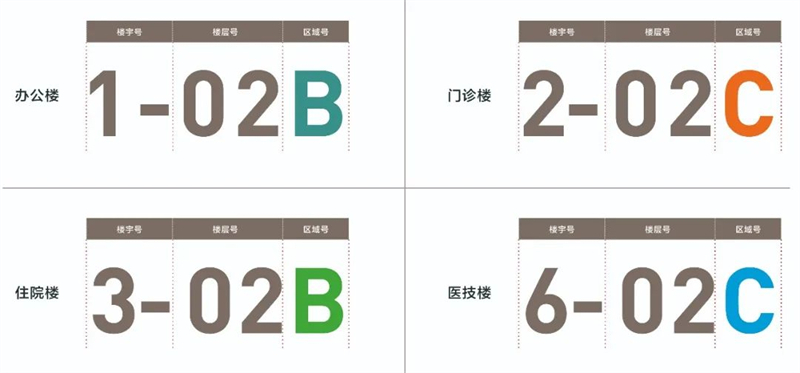

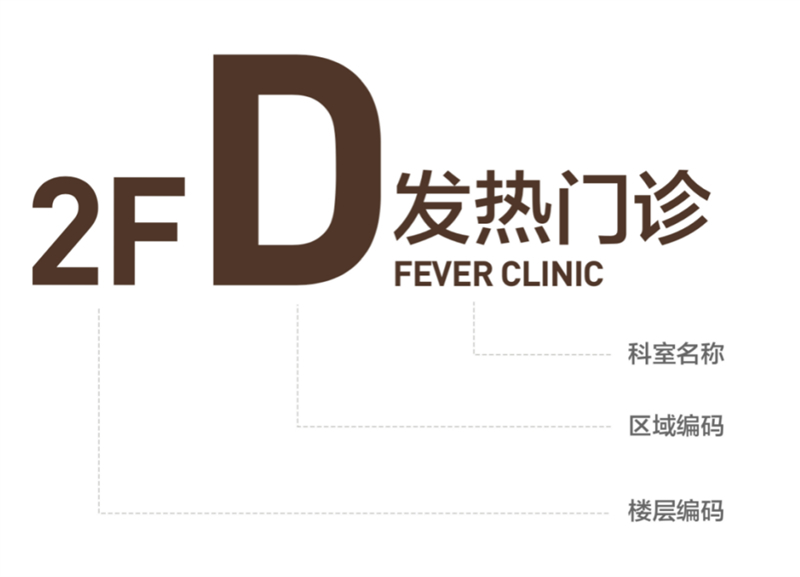

编码组合示意
2、医院室内建筑编码(医疗区域编码)
结合色彩的应用
对医疗功能区域编码再辅以不同色彩,加强信息识别,提高引导效率,同时可以丰富医院视觉氛围,减轻病患的紧张情绪。
医院医疗区域编码示意

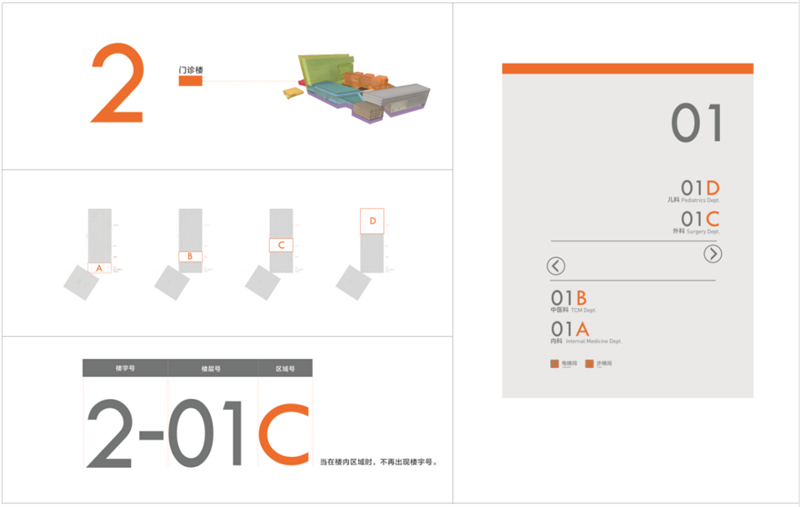

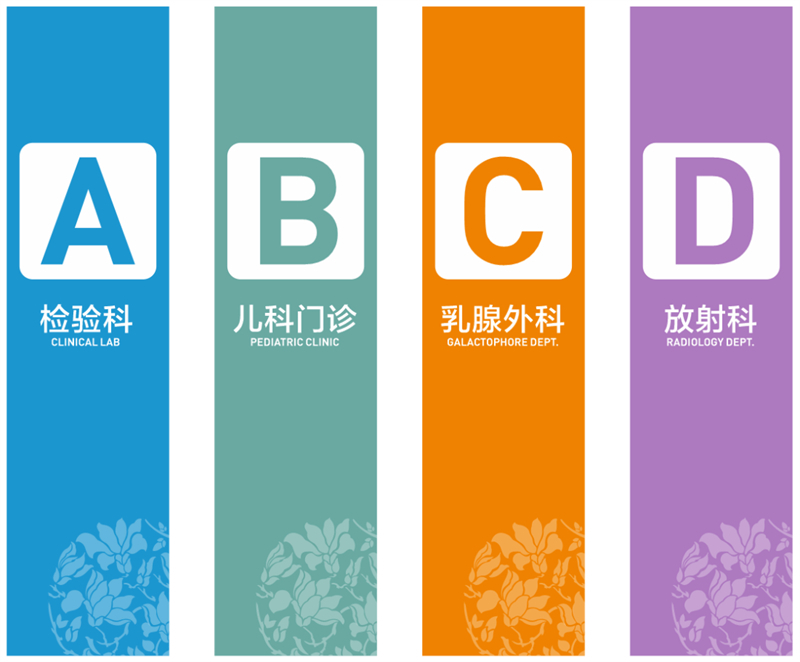

编码+色彩分区示意

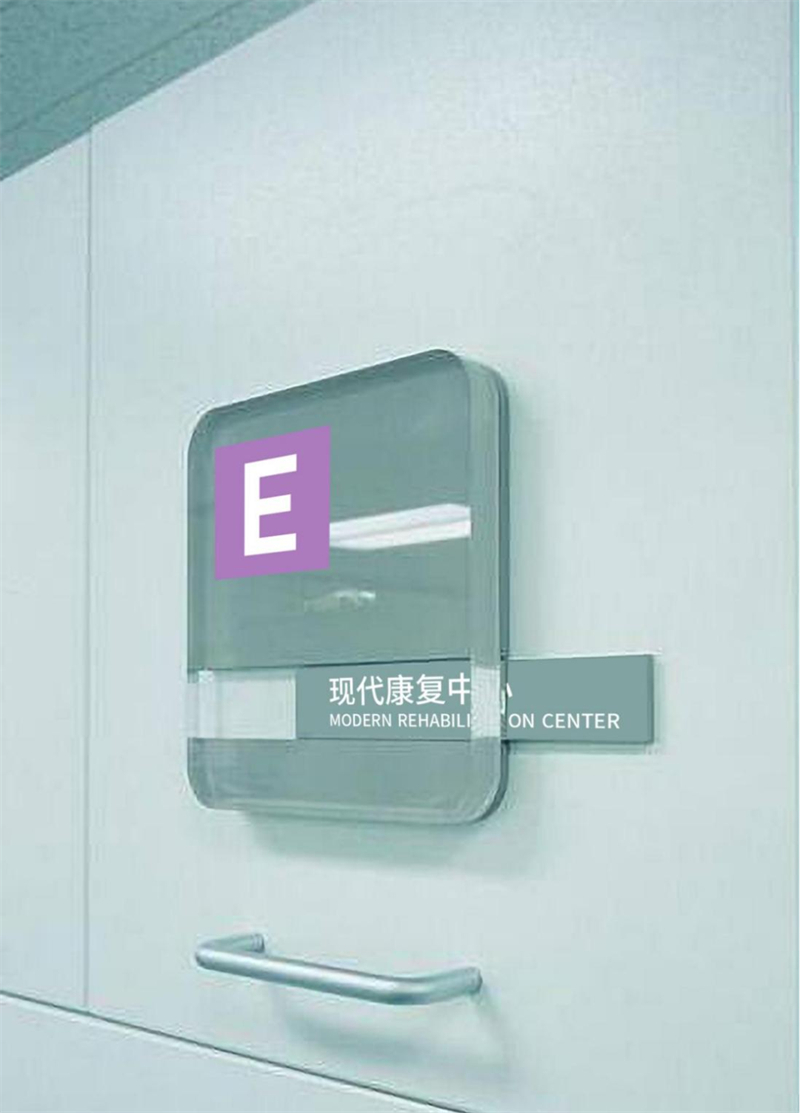

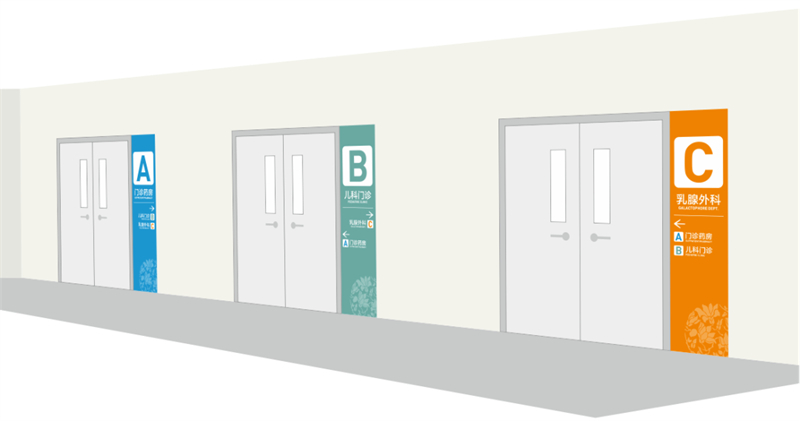

区域入口编码应用示意
3、医疗分区编码延伸应用
在挂号单、体检单上增加印制编码信息,可以帮助患者尽快到达相应的功能区域,医院管理更加高效、人性化
4、电梯厅编码(参考地下车库电梯厅编码)

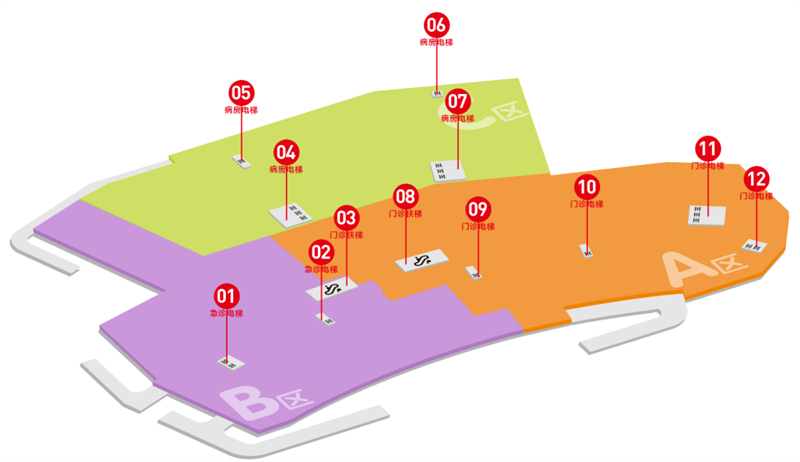

电梯编码示意

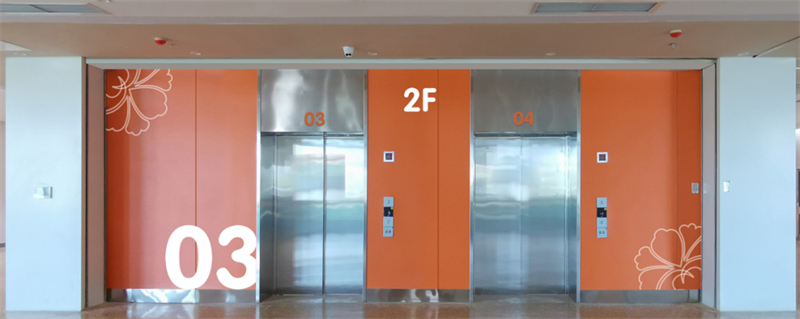

电梯编码应用示意
1、数字:以阿拉伯数字0-9进行编码
2、字母:以英文字母A-Z进行编码
3、文字:以汉字命名
4、组合形式:结合数字、字母、文字等进行组合编码
数字、符号、字母编码组合形式示意
房间编码

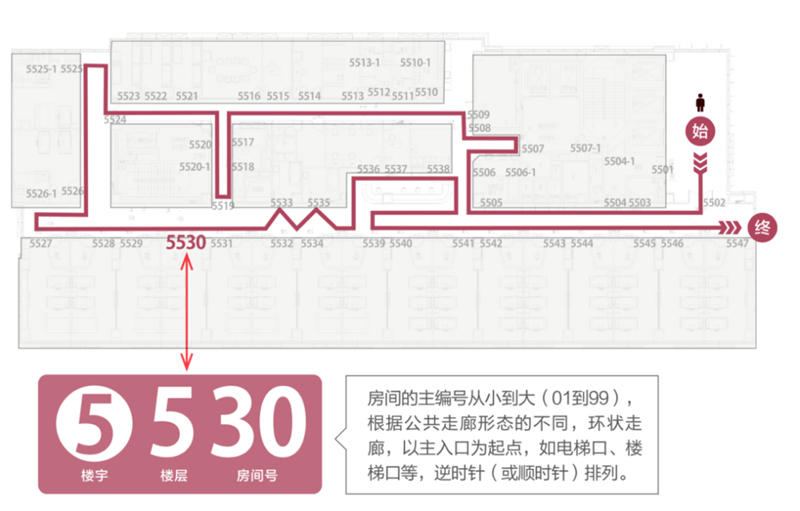

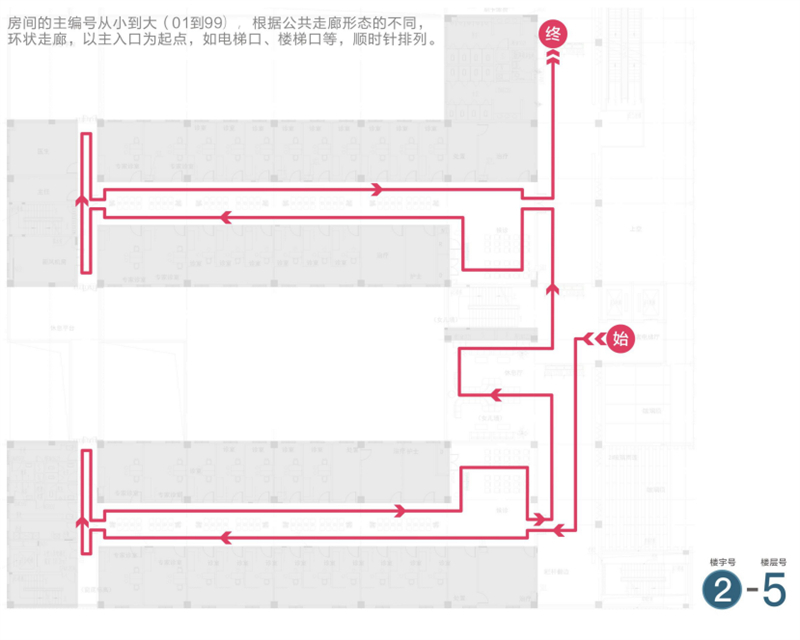

房间的主编码从小到大(01到99),根据公共走廊形态的不同,环状走廊,以主入口位起点,如电梯口、楼梯口等,顺时针排列。
房间编码顺序示意

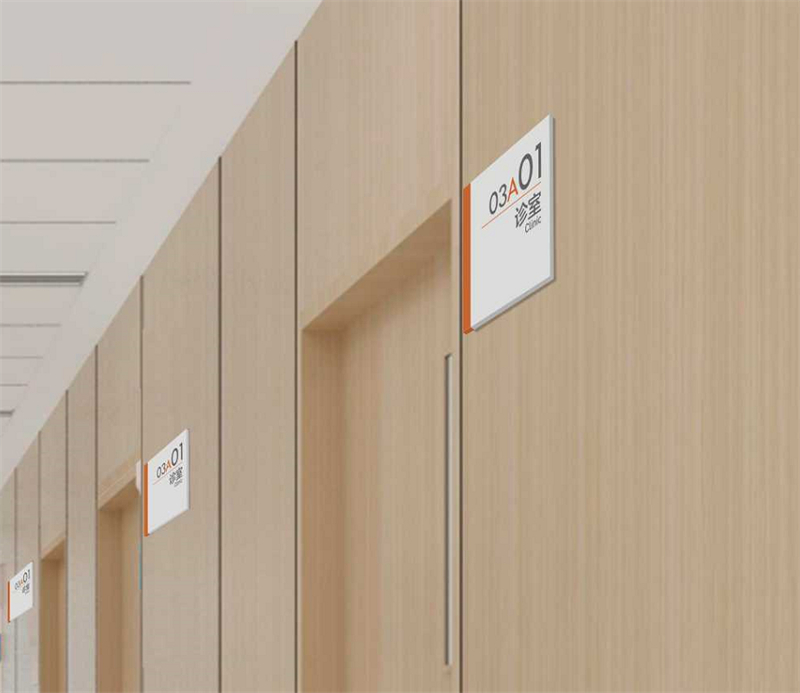

房号编码

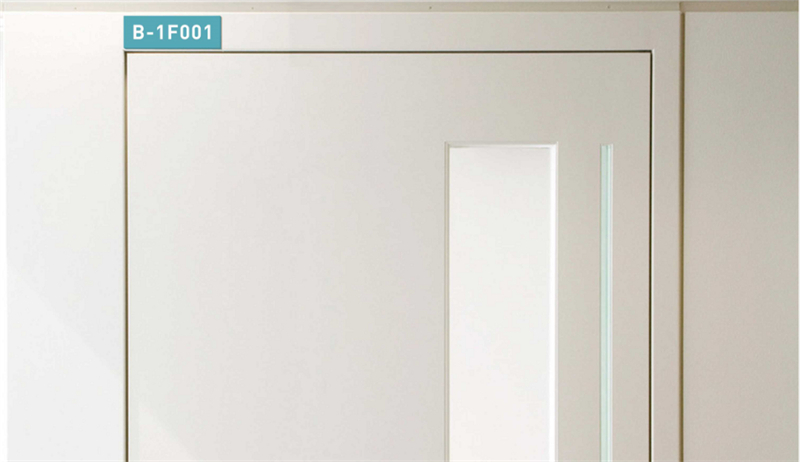

房号编码示意(门楣号编号)
在导医标识里增加编码内容,相比传统标识多了位置信息。形成了既有区域功能名称,又有位置定位和编码,在信息呈现上对传统标识做了革命性提升。
编码在墙面呈现的导引示意

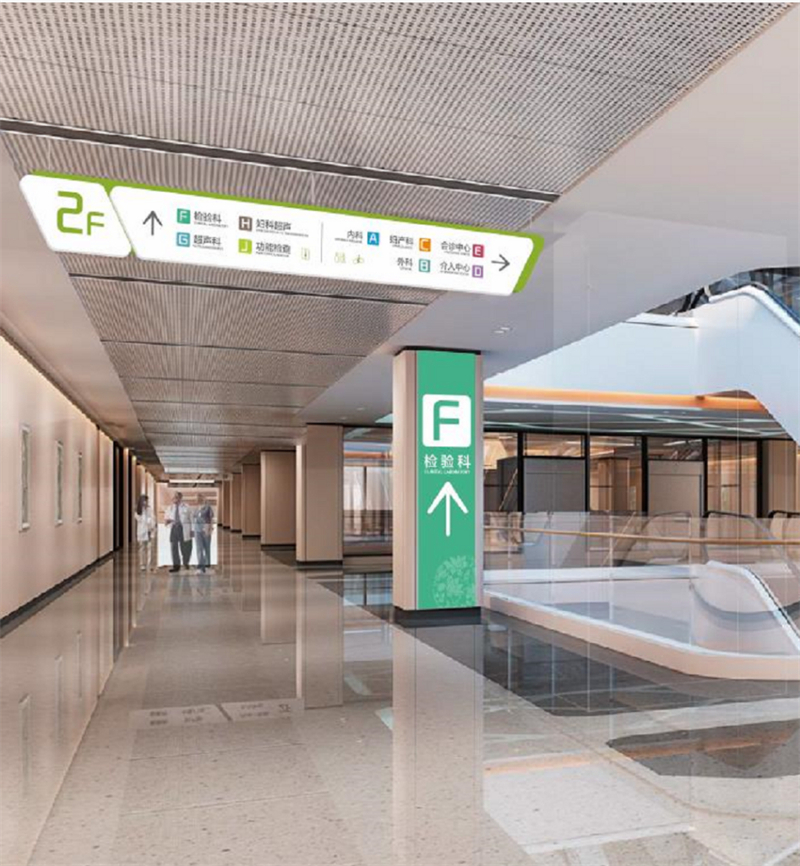

编码在柱面与吊挂标识的应用示意

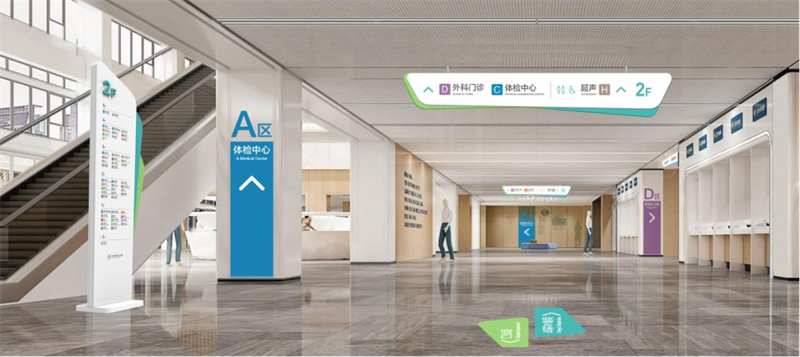

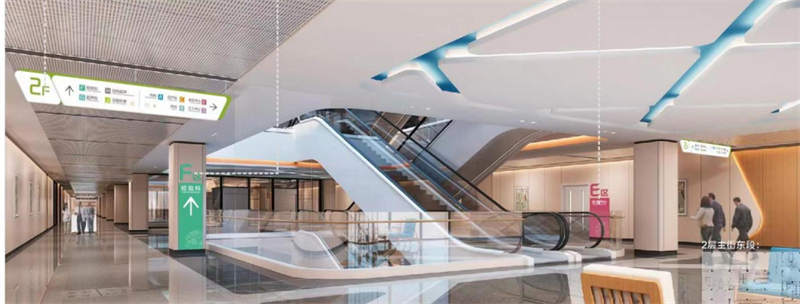

编码在扶梯区域、柱面、吊挂标识的应用示意

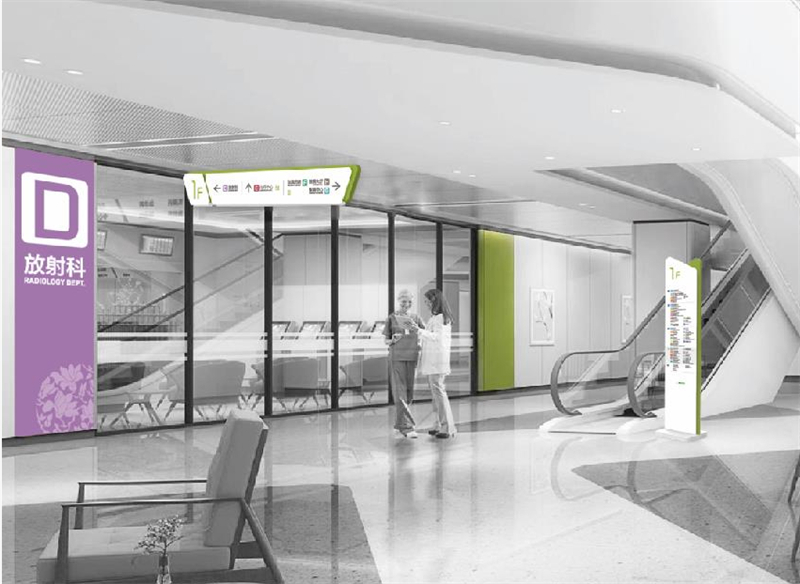

编码在环境呈现应用示意
结合区域编码,患者不但清楚当前所处位置,也对周边环境功能有所了解,避免病患在环境中的无助和不安情绪。

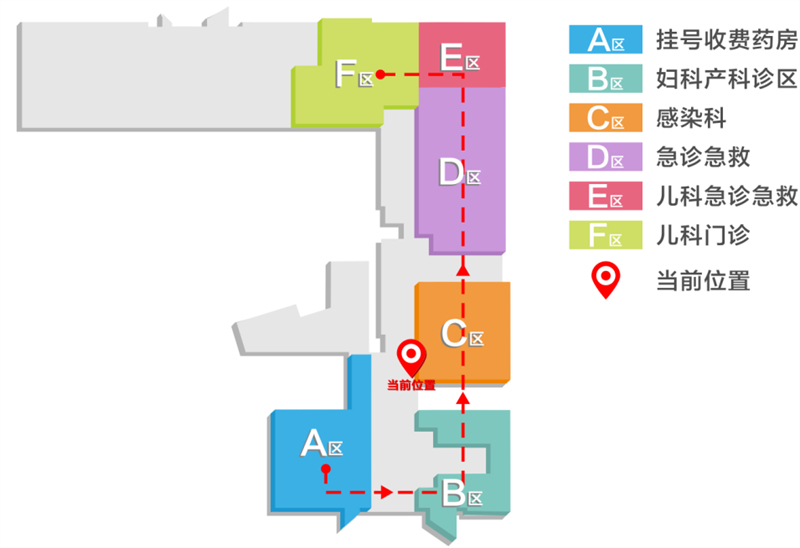

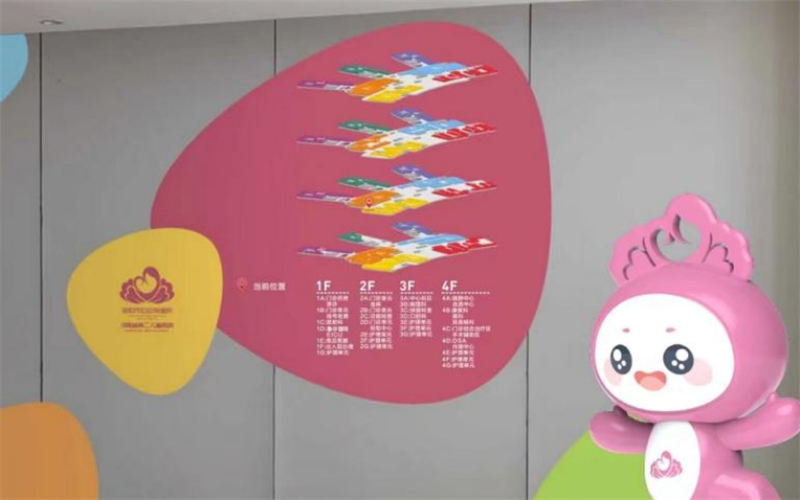

分区编码在导览图(YOU ARE HERE)上的使用示意
8、当前所在位置(YOU ARE HERE)环境应用
楼层概览图环境应用示意
医院建筑编码定位在医院导医指引时,编码信息出现在重要交通节点和找寻视域。客观上加强了视觉感知、视觉呈现效果也突出醒目。

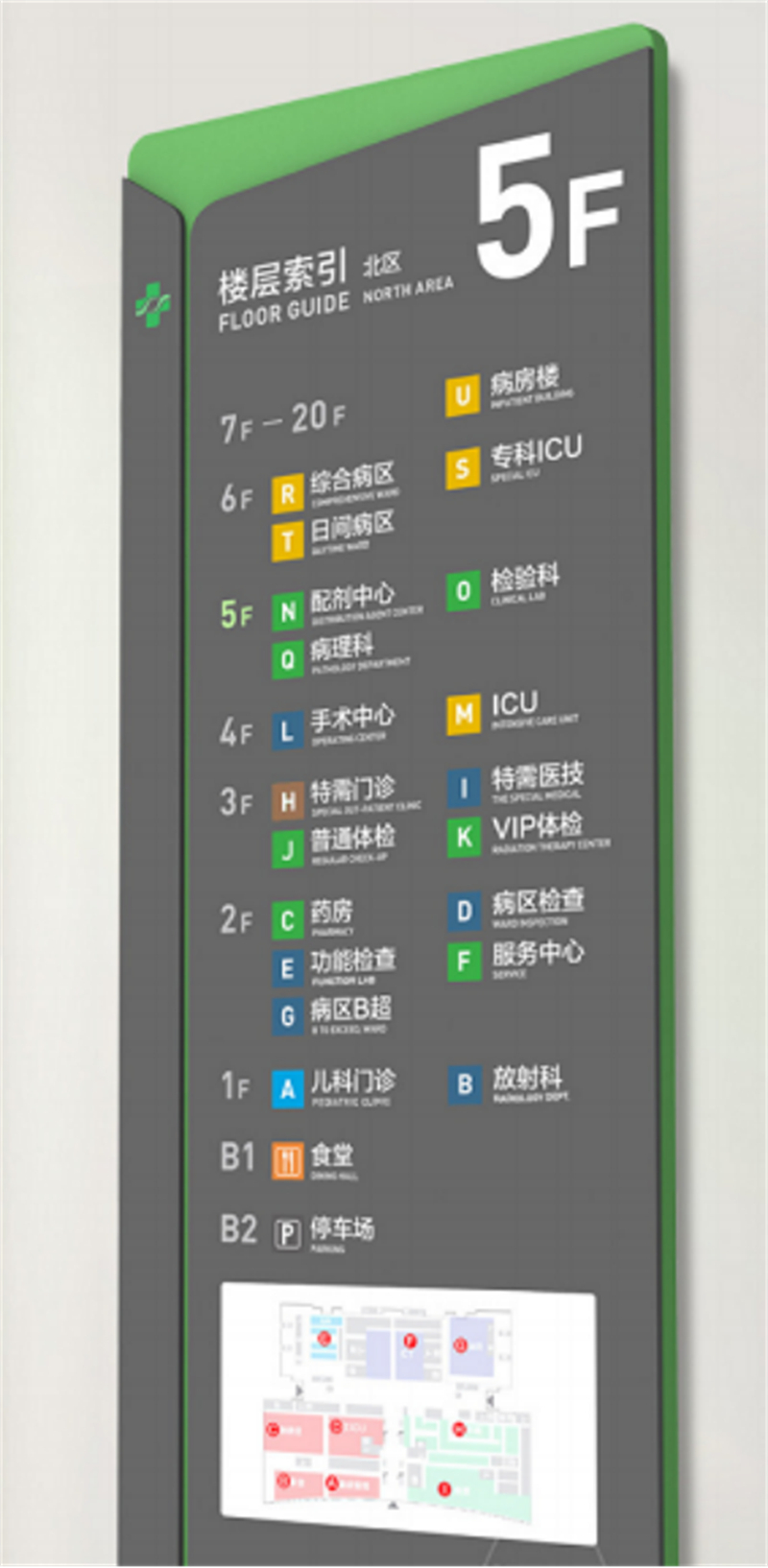

分区编码在楼层索引标识上的应用
分区编码在墙面的呈现效果示意
医院建筑功能众多,区域复杂,确定各个建筑区域位置并进行编码,为高效就医引导提供了基础信息条件。
1、院区出入口
2、楼宇
3、楼宇出入口
4、建筑楼层
5、同楼层不同功能区域
6、电梯、电梯间、楼梯间、扶梯
7、房间:房号
院区入口,建筑入口编码与流线引导
医院建筑编码给医院建筑物理位置定位并赋予名称(编码),给医院就医引导提供了一套完整的内在逻辑,为医院就医引导系统全面、科学的提升奠定了基础。医院标识引导系统与智能导航系统可以在一个层面讨论实施,实现指引、信息传递、环境呈现等多方面质的提升。

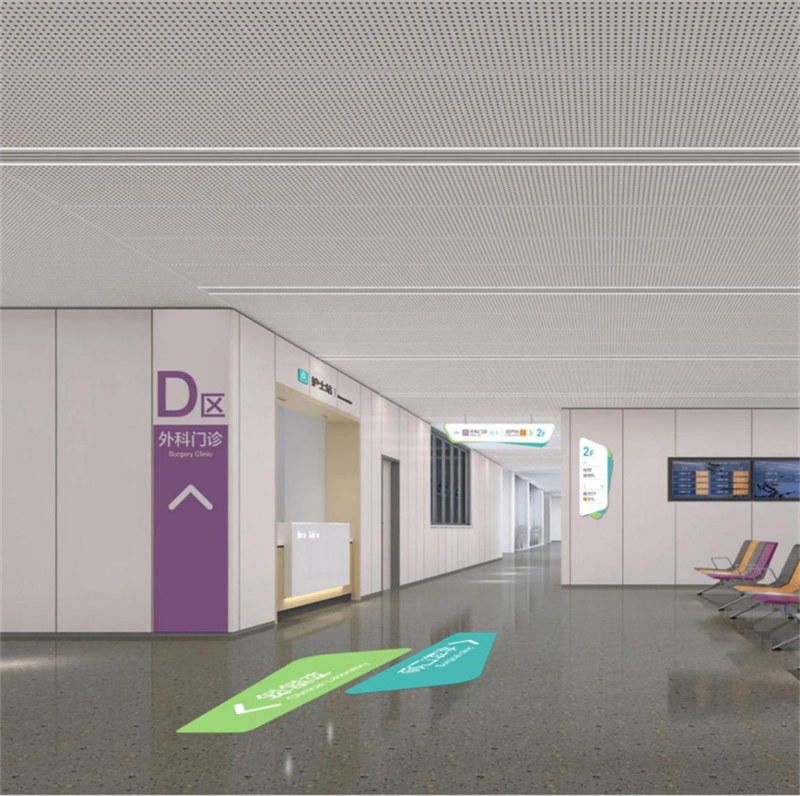

诊区环境应用示意
1、定位编码引导系统的优势
跟传统导医标识系统相比,基于建筑编码的医院就医引导系统具有较为明显的优势。
编码环境应用示意
1、辨识度高,阅读速度快,传递效率高。
编码分区指引应用示意
2、导向直接,系统自有的内在前后顺序,增强了患者跟目标位置和周围环境的联系和认知,有效消除陌生环境带来的无助和不安。

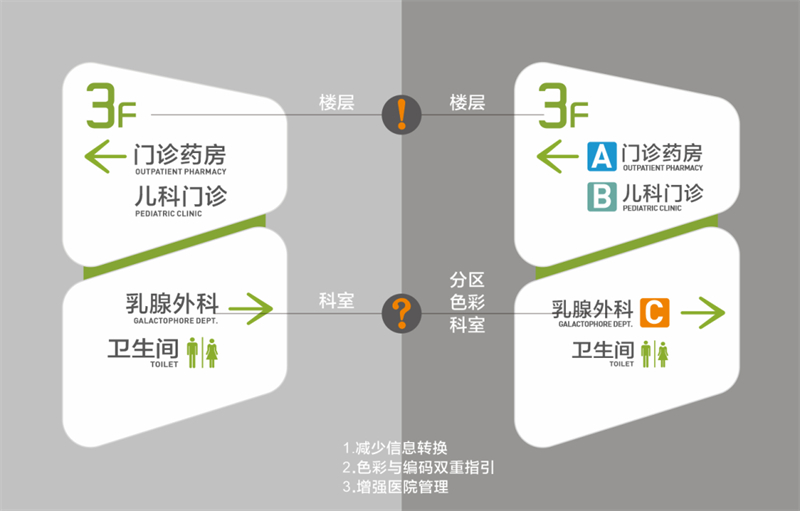

传统标识与编码标识对比:后者带有位置信息,省去信息转换过程,可有效减少问询

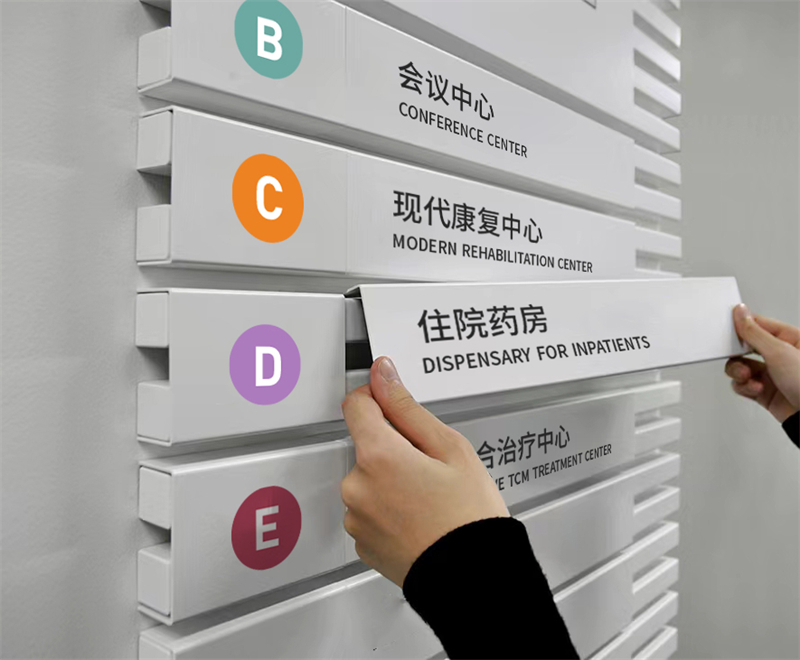

标识可更换内容设计应用示意
4、为医院数字化提供建筑物理位置基础,适应互联网交互习惯,对医院临床管理、后勤管理等提供了基础条件。

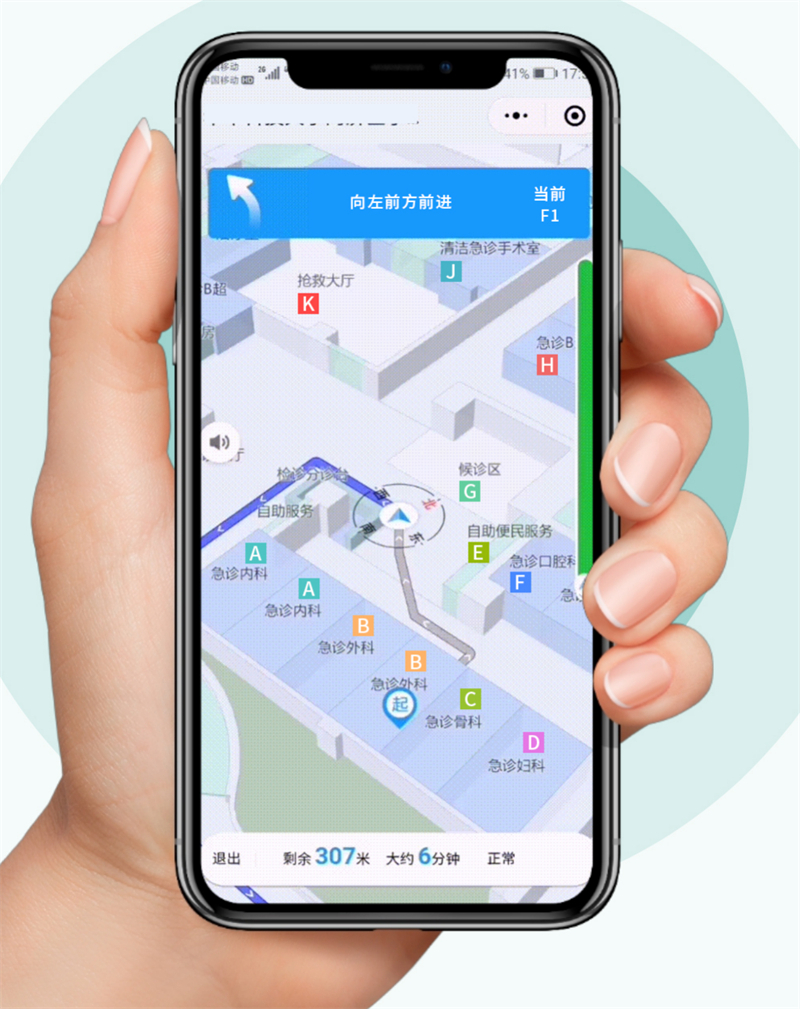

编码分区在移动端导航应用示意

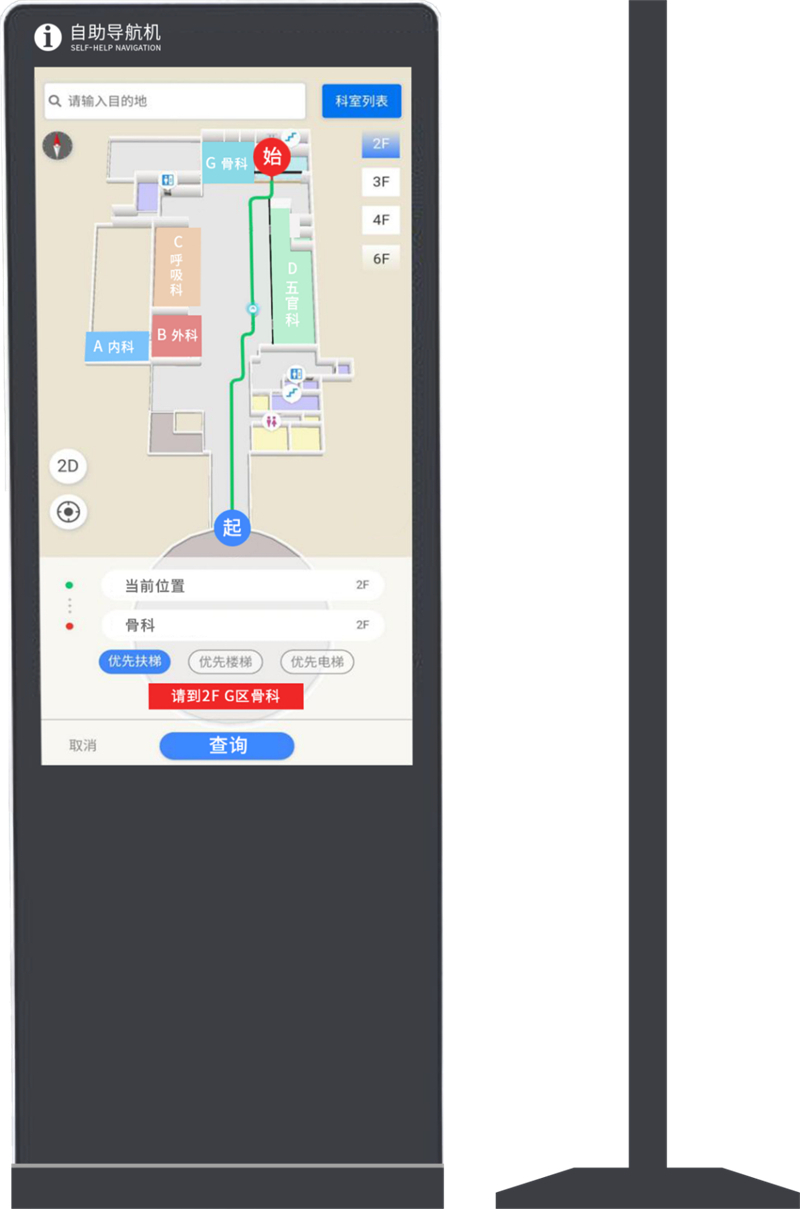

编码分区在医院自助导航一体机应用示意

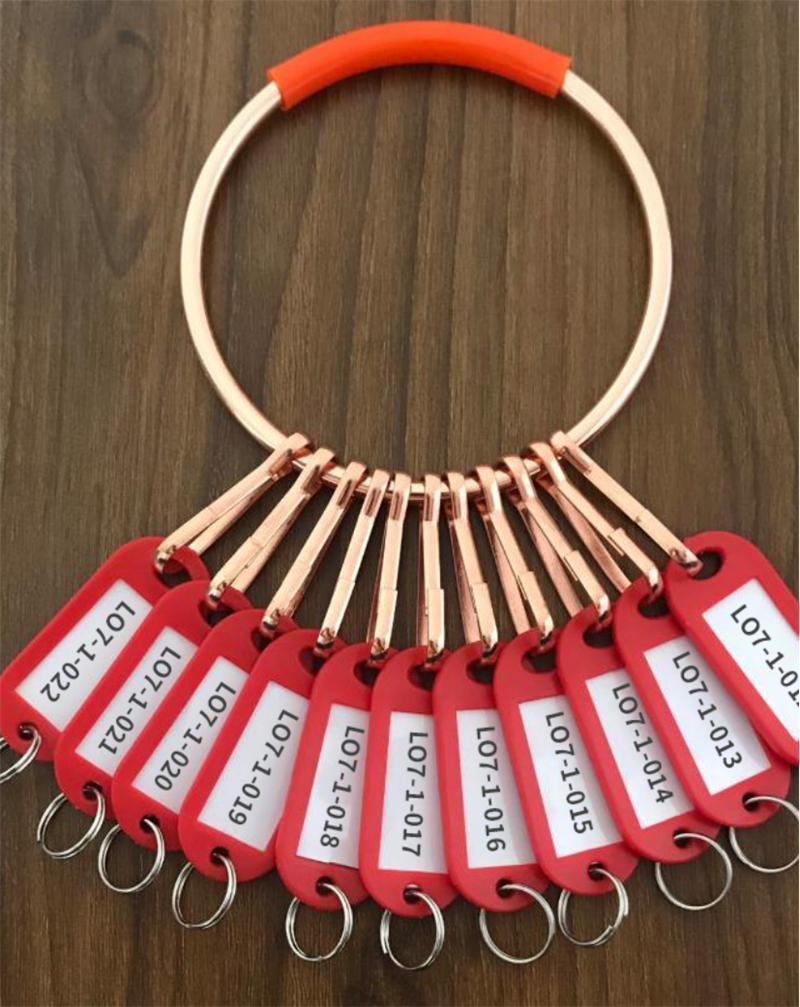

房间、钥匙、总务、基建、后勤信息归集管理示意
1、医院导视系统承载了医院功能指引、文化塑造、品牌传播等重要功能,医院在规划实施时应该坚持引导效率第一的指导思想,兼顾其它,避免主次不分,让患者在医院无所适从。
2、建筑定位与编码,将使之前传统导医的单纯文字传递提升到文字、数字、字母、符号等综合信息传递,内嵌了“位置”的概念,医院环境参与者或有适应过程,需要建设单位对设计思想有较好的理解和接受。
3、建筑设计阶段的区域划分、消防分区等或已经有编码概念,但是医院导医引导系统应该站在病患角度重新评估或者设计,不能机械沿用,要把对病患的引导效率放在第一位,把一切为病人着想的理念落实到这些细节中,真正建设一家具有良好理念和关键细节、面向未来的好医院。
3、定位编码引导项目实施管理
医院定位编码引导项目实施主要分准备阶段、设计阶段、商务阶段和实施阶段四个环节。详细进程可参考下表。

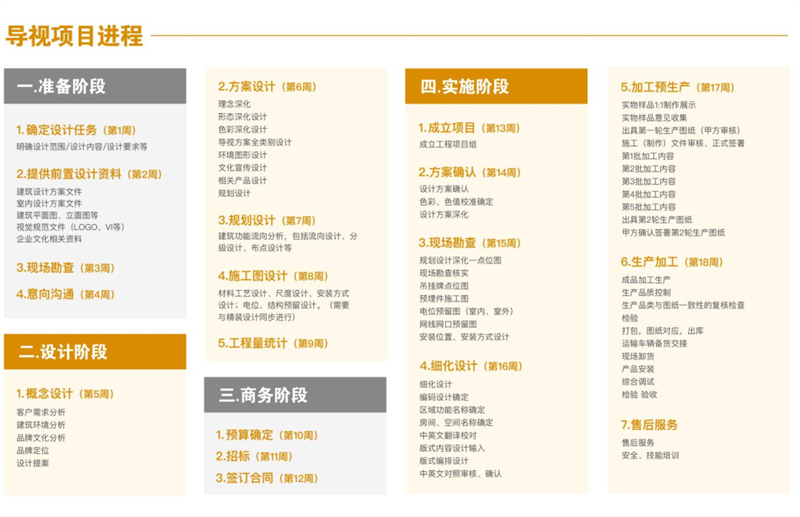

定位编码引导项目实施环节示意
